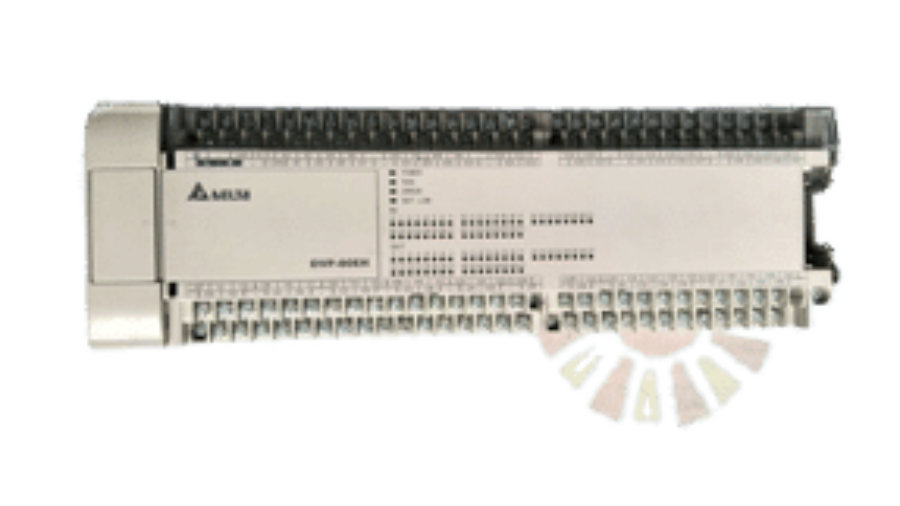

Dalam era industri 4.0, otomasi industri terus berkembang pesat. Salah satu kuncinya adalah bahasa pemrograman PLC. PLC industri (Programmable Logic Controller) adalah perangkat pengendali mesin dan proses produksi. Perangkat ini digunakan luas di sektor manufaktur, energi, dan transportasi.
Setiap bahasa program PLC memiliki karakteristik yang berbeda. Pemilihan bahasa yang tepat menentukan seberapa efisien sistem otomasi Anda berjalan. Untuk memahami dasar-dasarnya lebih lanjut, simak artikel Pengetahuan Dasar Mengenai PLC: Jenis, Fungsi, Komponen, dan Prinsip Kerjanya
Keberhasilan penggunaan PLC sangat bergantung pada bahasa pemrograman yang digunakan. Salah satu bahasa pemrograman PLC yang paling umum digunakan adalah Ladder Logic Diagram. Artikel ini akan membahas 5 jenis bahasa pemrograman PLC industri yang paling penting dan tak boleh Anda lewatkan.
Bahasa Pemrograman PLC
Berikut ini adalah berbagai jenis Bahasa pemrograman PLC yang perlu Anda ketahui:
1. Bahasa Pemrograman Ladder Diagram (LD)
Ladder Diagram (LD) adalah jenis bahasa pemrograman PLC yang paling umum digunakan. Model pemrograman ini terinspirasi dari logika tangga (ladder) dan mirip dengan diagram rangkaian listrik.
LD menggunakan simbol-simbol seperti kontak, relay, dan coil untuk mewakili logika dan fungsi pengendalian. Struktur visual LD memudahkan pemahaman dan debugging, sehingga sangat disukai oleh teknisi dan operator industri.
Contoh bahasa pemrograman PLC dengan instruksi adalah pada Ladder Diagram:
- Normally Open Contact (NO): Kontak yang aktif saat input bernilai ON. Digunakan untuk mengaktifkan output ketika tombol ditekan.
- Normally Closed Contact (NC): Kontak yang aktif saat input bernilai OFF. Digunakan sebagai kondisi pengaman atau interlock.
- Output Coil: Instruksi untuk mengaktifkan output fisik seperti lampu, motor, atau solenoid.
Contoh paling sederhana pada simple PLC industri: jika tombol START (I0.0) ditekan dan tombol STOP (I0.1) tidak aktif, maka motor (Q0.0) menyala. Logika ini ditulis dalam satu rung Ladder Diagram — inilah dasar dari hampir semua program PLC di lapangan.
2. Structured Text (ST)
Structured Text (ST) adalah bahasa pemrograman tingkat tinggi yang berbasis teks. Mirip dengan bahasa pemrograman C, ST memungkinkan para pemrogram untuk menulis kode dengan gaya yang lebih deklaratif dan menyederhanakan penggunaan fungsi matematika dan logika. ST sangat berguna dalam mengimplementasikan algoritma yang kompleks dan pengolahan data yang lebih rumit.
ST unggul dalam menangani kondisi bercabang dan variabel numerik. Semua itu bisa ditulis dalam satu blok kode yang ringkas. Ini menjadikannya pilihan utama engineer di sistem motion control atau batch processing.
3. Function Block Diagram (FBD)
Function Block Diagram (FBD) berfokus pada representasi blok fungsional dan hubungan antara mereka. Dalam FBD, fungsi-fungsi diekspresikan sebagai blok yang dapat digabungkan untuk membentuk logika yang lebih kompleks. Pendekatan visual FBD memudahkan perancangan dan pemahaman keseluruhan sistem, membuatnya efisien dalam proyek-proyek dengan tingkat kompleksitas yang beragam.
FBD sering digunakan pada sistem kontrol proses seperti pengaturan suhu, tekanan, dan aliran (flow control). Setiap blok merepresentasikan satu fungsi. Misalnya blok PID, blok komparasi, atau blok timer. Blok-blok ini dihubungkan layaknya jalur sinyal. Pendekatan ini mudah dipahami insinyur yang terbiasa dengan diagram P&ID.
4. Sequential Function Chart (SFC)
Sequential Function Chart (SFC) menggunakan notasi grafis untuk menggambarkan alur eksekusi proses secara berurutan. Struktur grafisnya berbentuk seperti diagram alir, memudahkan untuk memahami urutan langkah-langkah proses dan pengendalian. SFC sangat cocok untuk pengendalian proses yang kompleks dan berurutan, seperti dalam industri manufaktur, di mana sejumlah tahapan perlu dijalankan sesuai dengan aturan tertentu.
Dalam SFC, setiap tahap proses disebut step, dan perpindahan antar step dikendalikan oleh kondisi yang disebut transition. Sebuah step hanya aktif jika transition sebelumnya terpenuhi.
Contoh penerapan nyata pada PLC industri di lini produksi minuman:
- Step 1 – Deteksi botol: Sensor mendeteksi botol masuk ke stasiun pengisian.
- Step 2 – Pengisian: Valve terbuka, cairan mengalir selama 3 detik.
- Step 3 – Verifikasi volume: Sensor berat mengecek apakah volume sesuai target.
- Step 4 – Penutupan: Capper otomatis menutup botol.
- Step 5 – Ejeksi: Konveyor mendorong botol ke tahap berikutnya.
Tanpa SFC, urutan seperti ini sulit dikelola menggunakan Ladder Diagram saja — terutama saat ada kondisi error yang mengharuskan proses berhenti di tengah jalan.
5. Instruction List (IL) atau Assembly
Instruction List (IL) atau juga dikenal sebagai Assembly adalah bahasa pemrograman tingkat rendah yang menggunakan kode-kode instruksi sederhana dan langsung dipahami oleh PLC. Bahasa ini menggambarkan operasi instruksi dan alamat memori dalam bentuk yang mirip dengan bahasa pemrograman mesin. Meskipun lebih rumit untuk dipahami oleh manusia, IL memberikan kontrol yang lebih tepat pada tingkat perangkat keras dan sangat efisien dalam eksekusi program.
IL jarang digunakan untuk proyek baru. Namun IL masih relevan untuk optimasi performa pada simple PLC industri dengan sumber daya terbatas. IL juga berguna saat melakukan troubleshooting program lama.
Peran Bahasa Pemrograman dalam PLC
Dalam industri modern, penggunaan PLC (Programmable Logic Controller) sangat penting untuk mengotomatisasi proses produksi dan mengendalikan sistem industri dengan efisiensi tinggi. Bahasa pemrograman adalah komponen kunci dari PLC, memungkinkan teknisi dan insinyur menulis kode instruksi agar PLC dapat mengendalikan perangkat dan mengatur aliran pekerjaan.
Peran bahasa pemrograman dalam PLC menjadi landasan yang mendasari keberhasilan pengotomatisan dan kontrol di berbagai sektor industri. Berikut adalah beberapa peran utamanya:
- Instruksi Logika: Bahasa pemrograman dalam PLC digunakan untuk menulis instruksi logika yang mengendalikan bagaimana PLC akan beroperasi. Instruksi logika ini termasuk fungsi-fungsi dasar seperti instruksi AND, OR, NOT, serta instruksi kondisional seperti IF-THEN-ELSE. Dengan instruksi logika ini, PLC dapat mengambil keputusan berdasarkan input yang diterima dan mengeluarkan output yang sesuai.
- Pengolahan Data: PLC memungkinkan pemrogram untuk melakukan pengolahan data dan perhitungan matematika. Hal ini memungkinkan PLC untuk mengolah input dari sensor atau perangkat lainnya, melakukan operasi matematika, dan menghasilkan output yang diinginkan.
- Pengaturan dan Pengawasan: Bahasa pemrograman dalam PLC juga memungkinkan pemrogram untuk mengatur dan mengawasi proses industri. Misalnya, pemrogram dapat menentukan parameter kerja, nilai-nilai ambang, atau batasan tertentu yang akan mempengaruhi cara PLC beroperasi.
- Komunikasi: PLC sering kali terhubung dengan peralatan atau sistem lain seperti HMI (Human-Machine Interface), SCADA (Supervisory Control and Data Acquisition), atau sistem jaringan. Bahasa pemrograman dalam PLC memungkinkan pemrogram untuk menentukan protokol komunikasi dan pertukaran data antara PLC dan sistem eksternal.
- Pengendalian Periferal: Bahasa pemrograman dalam PLC memungkinkan pengendalian periferal seperti motor, valve, relay, dan perangkat lainnya yang terhubung ke PLC. Dengan instruksi yang tepat, PLC dapat mengendalikan periferal ini sesuai dengan kondisi dan kebutuhan proses.
- Pengaturan Waktu: PLC juga dilengkapi dengan timer dan counter yang dapat diatur menggunakan bahasa pemrograman. Timer dan counter ini membantu dalam mengatur jadwal tugas, menentukan interval waktu, atau menghitung peristiwa tertentu selama proses berlangsung.
- Pembuatan Program: Bahasa pemrograman dalam PLC memungkinkan pemrogram untuk membuat program yang terstruktur dan berurutan. Program ini terdiri dari rangkaian instruksi yang mengendalikan PLC sesuai dengan logika dan alur kerja yang diinginkan.
Cara Memilih Bahasa Pemrograman yang Tepat
Dalam memilih bahasa pemrograman untuk PLC, beberapa faktor perlu dipertimbangkan. Pertama, kompleksitas tugas yang akan diotomatisasi harus dipahami dengan jelas agar bisa memilih bahasa yang paling sesuai. Jika tugas tersebut sederhana, maka bahasa LD bisa menjadi pilihan yang baik karena kemudahan penggunaannya. Namun, jika tugasnya lebih kompleks dan membutuhkan algoritma atau analisis data, bahasa ST atau FBD dapat lebih efektif.
Selanjutnya, pemilihan bahasa pemrograman juga harus mempertimbangkan kemampuan tim teknis dan insinyur. Jika tim memiliki keahlian yang lebih mendalam dalam bahasa tertentu, maka disarankan untuk menggunakan bahasa tersebut agar pengembangan dan perawatan program menjadi lebih lancar.
Kemampuan Pemrograman Cross-Platform
Dalam lingkungan industri modern, kebutuhan akan integrasi sistem dan interoperabilitas semakin meningkat. Oleh karena itu, memiliki kemampuan pemrograman cross-platform menjadi penting.
Beberapa bahasa pemrograman PLC, seperti ST, dapat digunakan di berbagai platform PLC berbeda, memungkinkan perangkat keras yang berbeda untuk berkomunikasi dan berinteraksi dengan lancar. Hal ini memungkinkan fleksibilitas dan skalabilitas sistem otomatisasi industri.
Evolusi dan Perkembangan Bahasa Pemrograman PLC
Seperti teknologi lainnya, bahasa pemrograman PLC terus mengalami evolusi dan perkembangan. Produsen PLC terus menghadirkan fitur-fitur baru dan kemampuan pemrograman yang lebih baik dalam rangka meningkatkan efisiensi, performa, dan fungsionalitas. Pembaruan perangkat lunak dan firmware secara berkala membantu menjaga agar bahasa pemrograman selalu sesuai dengan kebutuhan industri modern.
Kesimpulan
Memahami bahasa pemrograman PLC adalah langkah dasar dalam menguasai otomasi industri. Setiap bahasa memiliki peran yang jelas: Ladder Diagram untuk kontrol sederhana di lapangan, ST dan FBD untuk sistem yang lebih kompleks, SFC untuk proses berurutan, dan IL untuk optimasi performa.
Untuk simple PLC industri, Ladder Diagram adalah titik awal yang paling tepat. Untuk sistem skala besar, kombinasi beberapa bahasa plc sekaligus dalam satu proyek adalah hal yang umum dilakukan.
Pilih bahasa program PLC yang sesuai dengan kompleksitas sistem dan kemampuan tim Anda. Dengan fondasi yang tepat, PLC industri dapat bekerja lebih efisien, andal, dan mudah dirawat jangka panjang.
