Dalam dunia industri maupun kehidupan sehari-hari, kendali terhadap waktu respons perangkat listrik memegang peranan krusial. Kemampuan untuk mengatur dan mengendalikan waktu respons perangkat listrik merupakan aspek vital untuk meningkatkan efisiensi dan memastikan keamanan. Untuk memenuhi kebutuhan ini, salah satu solusi yang cerdas dan efektif adalah Time Delay Relay (TDR).
Artikel ini akan membantu Anda mengenal lebih jauh tentang Time Delay Relay (TDR), dari pengertian dasarnya hingga fungsi-fungsi krusialnya dalam berbagai aspek kehidupan.
Pengertian Time Delay Relay

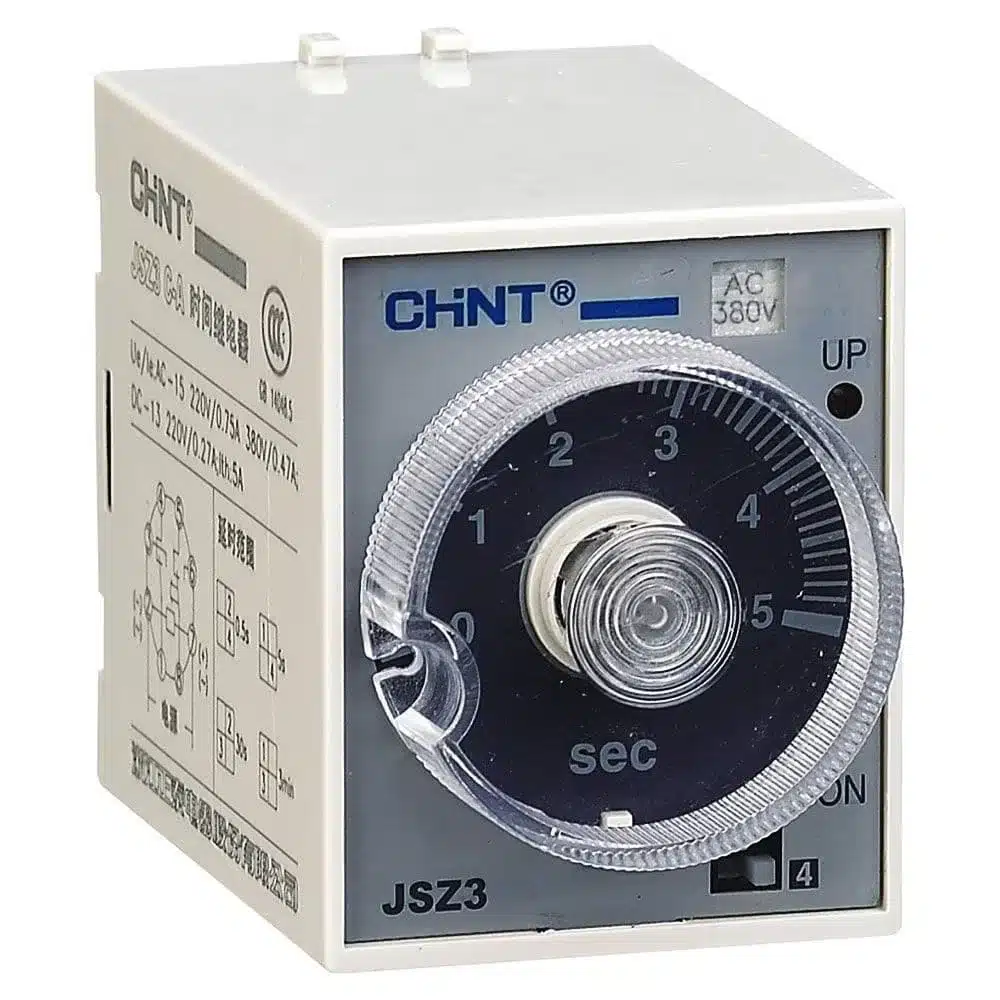

Time delay relay atau TDR merupakan komponen elektronik yang memiliki fungsi untuk menunda atau mengontrol waktu terhadap alat-alat yang dikendalikan. Cara kerjanya adalah dengan mengatur saklar atau relay yang terhubung dengan sumber tegangan listrik.
Ketika diaktifkan, komponen ini tidak langsung menyala, melainkan menunggu beberapa waktu tertentu sebelum akhirnya menyala. Hal ini sangat bermanfaat dalam situasi di mana diperlukan penundaan sebelum saklar atau relay aktif, seperti pada sistem otomasi industri atau keamanan.
Apa Fungsi dari TDR?
Time Delay Relay memiliki berbagai fungsi yang bergantung pada kebutuhan sistem tertentu. Berikut adalah beberapa fungsi umum dari TDR:
1. Penundaan Aktivasi atau Deaktivasi
TDR bisa berfungsi sebagai penunda waktu aktivasi atau deaktivasi suatu perangkat. Misalnya, TDR biasa digunakan untuk menunda waktu sebelum suatu motor atau perangkat listrik lainnya diaktifkan atau dinonaktifkan.
2. Koordinasi Waktu
TDR berfungsi untuk mengkoordinasikan waktu antara beberapa perangkat dalam sebuah sistem. Ini membantu menghindari lonjakan arus yang berlebihan atau masalah lainnya saat banyak perangkat diaktifkan secara bersamaan.
3. Keamanan dan Proteksi
Dalam sistem keamanan atau proteksi, TDR dapat berfungsi untuk memberikan penundaan sebelum alarm atau tindakan proteksi diaktifkan. Ini memberikan waktu untuk mengevaluasi situasi sebelum respons yang lebih lanjut diambil.
4. Kontrol Siklus Waktu
Beberapa TDR, seperti interval-on-operate atau repeat cycle timers, dapat berfungsi sebagai pengatur siklus waktu. Contohnya perangkat otomatisasi industri atau sistem yang memerlukan kontrol siklus waktu tertentu.
5. Pengaturan Lampu Kilat
TDR dapat digunakan dalam aplikasi lampu kilat atau sistem lampu berkedip, seperti pada landasan pacu bandara, di mana lampu harus berkedip secara terkoordinasi.
6. Pengendalian Mesin Otomatis
Dalam konteks mesin otomatis, TDR dapat difungsikan untuk mengatur penundaan sebelum suatu tindakan otomatis dijalankan. Ini membantu memastikan bahwa setiap langkah dijalankan sesuai urutan yang diinginkan.
Prinsip Kerja Timer TDR
Cara kerja Time Delay Relay (TDR) melibatkan serangkaian langkah yang diatur untuk menunda aktivasi relay setelah menerima tegangan atau daya. Berikut adalah cara kerja TDR secara umum:
- Ketika diberikan pasokan daya atau tegangan, kumparan pada TDR akan aktif.
- Pengguna mengatur waktu penundaan atau delay sesuai kebutuhan, bisa melalui knob atau antarmuka pengatur lainnya.
- Setelah menerima daya, relay tidak langsung aktif, namun menunggu sesuai dengan waktu yang telah diatur sebelumnya.
- Setelah waktu penundaan berakhir, output relay beralih ke posisi yang diatur, menghubungkan atau memutuskan arus listrik pada peralatan yang dikendalikan.
- Beberapa TDR memiliki fungsi reset otomatis setelah waktu penundaan selesai, sementara yang lain mungkin memerlukan sinyal reset terpisah.
Jenis-Jenis TDR
Time Delay Relay hadir dengan beragam jenis yang dirancang untuk memenuhi kebutuhan berbagai sistem. Setiap jenis TDR menawarkan fungsi dan karakteristik uniknya, memungkinkan pengguna untuk mengontrol waktu respons perangkat listrik sesuai dengan kebutuhan spesifik aplikasi
1. On-Delay Timer
On-delay timer menunda aktifasi sirkuit setelah pemberian daya. Berguna untuk mencegah aktivasi sirkuit secara tidak sengaja atau memberikan waktu penstabilan sebelum sirkuit diaktifkan.
2. Off-Delay Timer
Off-delay timer membuka atau menutup sirkuit setelah daya dimatikan. Kontak kembali ke posisi normal setelah waktu penundaan berakhir. Digunakan untuk mengontrol pemadaman sistem setelah jeda waktu tertentu.
3. One Shot Timer
One-shot timer mengaktifkan sirkuit setelah waktu tertentu berlalu. Timer ini umumnya digunakan untuk mengoperasikan tombol start/stop pada mesin atau peralatan industri.
4. Interval Timer
Interval timer mengontrol lamanya waktu suatu beban listrik diaktifkan. Digunakan untuk memberikan penundaan sebelum daya diterapkan pada beban listrik tertentu.
5. Recycle Timer
Recycle timer mengatur siklus on dan off suatu beban listrik secara berkala. Bermanfaat untuk penggunaan energi yang efisien atau menciptakan efek berkedip dalam aplikasi tertentu.
Komponen dan Skema TDR
Meskipun ada berbagai jenis TDR dengan fungsi dan prinsip kerja yang berbeda, komponen dasar TDR umumnya mencakup kumparan, kontak Normally Open (NO), dan kontak Normally Closed (NC). Kumparan merupakan bagian input dari timer yang akan bekerja selama mendapatkan sumber arus atau tegangan.
Skema dasar TDR terdiri dari beberapa elemen utama. Kumparan TDR menerima sinyal dari sirkuit kontrol, dan ketika diaktifkan, kumparan tersebut menyebabkan perubahan pada posisi kontak NO dan NC. Kontak NO akan berubah dari posisi terbuka menjadi tertutup, sedangkan kontak NC akan berubah dari posisi tertutup menjadi terbuka.
Penggunaan TDR dalam Industri
TDR) banyak digunakan dalam berbagai aplikasi industri dan komersial karena fleksibilitasnya. Berikut adalah beberapa aplikasi umum dari TDR:
1. Kontrol Mesin
TDR digunakan untuk mengontrol siklus mesin, memastikan pengalihan waktu yang tepat untuk mencegah keausan atau kerusakan pada peralatan.
2. Kontrol Pencahayaan
Di fasilitas produksi atau rumah kaca, TDR dapat mengatur penundaan pengalihan beberapa baris lampu, membantu menghemat energi dengan menghindari penggunaan yang tidak perlu.
3. Segmen Air
TDR digunakan dalam kontrol pompa dan sistem irigasi untuk operasi yang efisien dan terjadwal.
4. Kontrol HVAC
TDR berperan dalam sistem HVAC, mengendalikan kipas dan sistem air terpusat untuk mengoptimalkan penggunaan energi dan menjaga kondisi bangunan yang nyaman.
5. Pemicu Alarm
Dalam sistem keamanan atau pemantauan, TDR digunakan untuk memicu alarm setelah waktu tertentu, meningkatkan keamanan dan pengawasan.
Kesimpulan
Time Delay Relay (TDR) merupakan komponen elektronik yang memiliki kemampuan mengontrol waktu respons perangkat listrik dalam berbagai aplikasi, baik dalam bidang industri maupun kehidupan sehari-hari.
TDR memungkinkan penundaan atau penjadwalan waktu, memberikan fleksibilitas yang besar dalam pengendalian mesin, pencahayaan, sistem air, HVAC, dan bahkan pemicu alarm.
Sebagai solusi elektronik yang cerdas, TDR memiliki peran signifikan dalam meningkatkan kinerja sistem-sistem tersebut, memastikan keamanan, efisiensi, dan kenyamanan dalam berbagai konteks penggunaan.
